ابزار دقیق و سیستمهای کنترل؛ قلب تپنده صنایع نفت و گاز
در صنایع نفت، گاز و پتروشیمی، دقت در اندازهگیری و کنترل فرآیندها نقشی حیاتی دارد. کوچکترین خطا در فشار، دما یا دبی سیالات میتواند به کاهش کیفیت محصول، افزایش هزینه یا حتی بروز حوادث ایمنی منجر شود. اینجاست که ابزار دقیق (Instrumentation) و سیستمهای کنترل (Control Systems) بهعنوان دو بخش جدانشدنی مطرح میشوند. ترکیب این دو حوزه، زیرساخت اصلی برای بهرهوری، ایمنی و اتوماسیون در صنایع فرایندی است.
ابزار دقیق چیست؟
ابزار دقیق مجموعهای از تجهیزات است که برای اندازهگیری، نمایش و ارسال دادههای فرآیندی به کار میرود. پرکاربردترین تجهیزات ابزار دقیق شامل موارد زیر است:
- ترانسمیتر فشار (Pressure Transmitter): برای اندازهگیری فشار سیالات.
- فلومتر (Flowmeter): برای اندازهگیری دبی سیالات نفتی و گازی.
- ترموکوپل و RTD: ابزار اندازهگیری دما با دقت بالا.
- لول ترانسمیتر (Level Transmitter): برای سنجش سطح مایعات در مخازن.
این تجهیزات دادههای حیاتی را به سیستم کنترل ارسال میکنند تا اپراتور یا سیستم خودکار بتواند واکنش مناسب را اجرا کند.
نقش سیستمهای کنترل در صنایع فرایندی
سیستمهای کنترل، دادههای ابزار دقیق را دریافت کرده و دستورات اصلاحی را به تجهیزات اجرایی ارسال میکنند. دو نوع سیستم متداول در صنایع عبارتاند از:
کنترل حلقه باز (Open-loop): بدون بازخورد، بیشتر در فرآیندهای ساده.
کنترل حلقه بسته (Closed-loop): شامل دریافت بازخورد از تجهیزات ابزار دقیق و اصلاح لحظهای فرآیند.
در این میان، کنترل ولو (Control Valve) اصلیترین عنصر اجرایی است که بر اساس دادههای ابزار دقیق، جریان سیال را تنظیم میکند.
کنترل ولو؛ پیوند ابزار دقیق و کنترل
کنترل ولو یا شیر کنترل یکی از مهمترین تجهیزات صنعتی در سیستمهای پایپینگ و فرآیندهای صنعتی است و میزان عبور سیال را با توجه به سیگنال ارسالی از سیستم کنترل تغییر میدهد این شیرها وظیفه تنظیم دبی (flow)، فشار (pressure) و دمای (temperature) سیالات مختلف از جمله گازها، مایعات و بخارات را بر عهده دارند
کنترل ولوها در انواع مختلف گلوب ولو، بال ولو، پروانهای و دیافراگمی ساخته میشوند و با عملگرهای پنوماتیکی، برقی یا هیدرولیکی کنترل میشوند..
کنترل ولو به وسیله سیگنالهای کنترلی (مانند سیگنالهای الکتریکی، پنوماتیکی یا هیدرولیکی) باز و بسته شده یا میزان باز شدن آن بهصورت دقیق تنظیم میشود. این شیرها بهعنوان عنصر اجرایی سیستمهای اتوماسیون صنعتی، جریان سیال را کنترل کرده و نقش حیاتی در بهینهسازی فرآیندها و افزایش بهرهوری دارند.
در جدول زیر، انواع مختلف کنترل ولو از نظر نوع حرکت، نوع محرک، کاربردها، مزایا و معایب مقایسه شدهاند:
نوع کنترل ولو | نوع حرکت | نوع محرک | کاربردها | مزایا | معایب |
کنترل ولو خطی (Globe Valve) | حرکت خطی | پنوماتیک، الکتریکی | صنایع بخار، آب داغ، شیمیایی | دقت بسیار بالا در تنظیم جریان، مناسب برای فشارهای بالا | افت فشار بالا، اندازه بزرگتر نسبت به سایر شیرها |
کنترل ولو توپی (Ball Valve) | چرخشی (Rotary) | پنوماتیک، الکتریکی | صنایع نفت، گاز و پتروشیمی، خطوط انتقال | باز و بسته شدن سریع | دقت کمتر در تنظیم دقیق جریان |
کنترل ولو پروانه ای (Butterfly Valve) | چرخشی (Rotary) | پنوماتیک، الکتریکی | صنایع آب و فاضلاب، تهویه مطبوع، نیروگاهها | وزن کم، هزینه پایین مناسب برای دبیهای بالا | در فشارهای بالا نیاز به تقویت کننده دارد |
کنترل ولو دیافراگمی (Diaphragm Valve) | حرکت خطی | پنوماتیک، دستی | صنایع غذایی، دارویی و بهداشتی | مناسب برای سیالات با ذرات جامد، عدم نشت سیال | مناسب فقط برای فشارهای پایین و متوسط |
اهمیت ترکیب ابزار دقیق و کنترل ولو
ترکیب ابزار دقیق و کنترل ولو مزایای متعددی برای صنایع دارد:
- افزایش ایمنی: جلوگیری از افزایش فشار یا دما که میتواند منجر به انفجار یا آتشسوزی شود.
- بهبود کیفیت محصول: تنظیم دقیق شرایط فرآیندی برای دستیابی به محصول استاندارد.
- کاهش هزینهها: کاهش هدررفت انرژی و مواد اولیه.
- اتوماسیون هوشمند: امکان اتصال به سیستمهای DCS و SCADA برای مدیریت مرکزی.
استانداردها و فناوریهای جدید
امروزه تجهیزات ابزار دقیق و کنترل ولوها بر اساس استانداردهای بینالمللی مانند ISA،IEC و API طراحی میشوند. همچنین ورود فناوریهای جدید مانند ابزار دقیق هوشمند (Smart Instrumentation) و ولوهای دیجیتال، امکان مانیتورینگ آنلاین، تشخیص عیب و نگهداری پیشبینانه را فراهم کرده است.
چالشهای رایج در صنایع
با وجود مزایا، صنایع همواره با چالشهایی مواجهاند:
– خرابی سنسورها به دلیل شرایط سخت محیطی.
– ساییدگی قطعات داخلی کنترل ولو بهعلت عبور سیالات خورنده.
– کالیبراسیون ناکافی ابزار دقیق که باعث خطا در دادهها میشود.
– هماهنگسازی ابزار دقیق قدیمی با سیستمهای کنترل مدرن.
رفع این چالشها نیازمند آموزش نیروی انسانی، پایش مداوم و استفاده از تجهیزات باکیفیت است.
جمعبندی
ترکیب ابزار دقیق و کنترل ولو، ستون فقرات صنایع فرایندی محسوب میشود. بدون ابزار دقیق، دادهای برای تصمیمگیری وجود ندارد و بدون کنترل ولو، هیچ واکنشی به تغییر شرایط امکانپذیر نخواهد بود. بنابراین سرمایهگذاری در انتخاب تجهیزات باکیفیت، پیادهسازی استانداردهای بینالمللی و آموزش پرسنل، ضامن بهرهوری و ایمنی در صنایع نفت، گاز و پتروشیمی است.

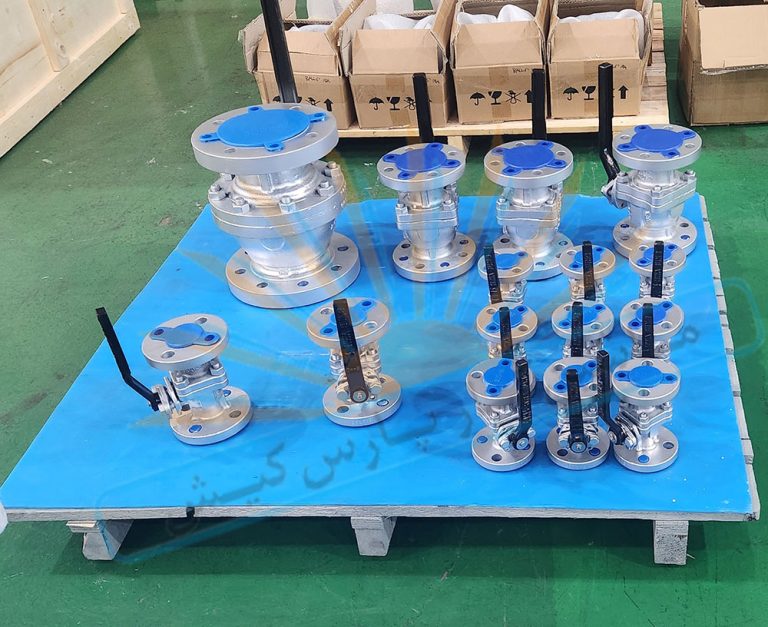

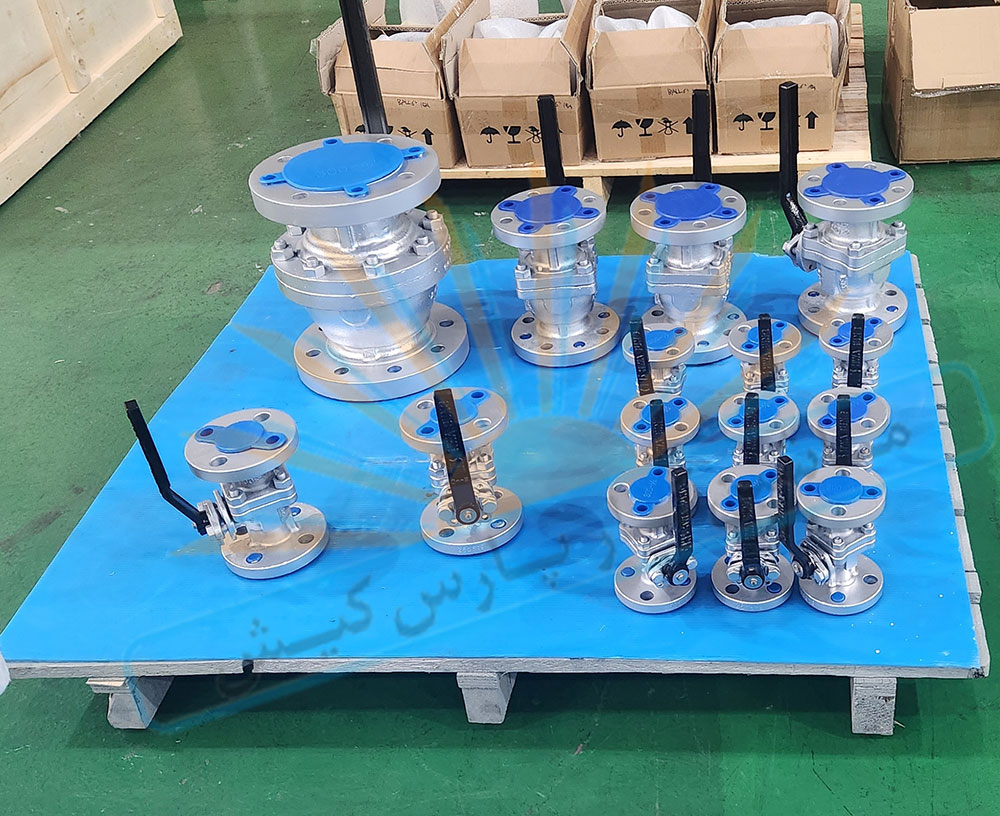

شرکت ماشین کار پارس کیش، سابقه تامین ولوهای کنترلی خطی از برند S&S VALVE و ولوهای کنترلی توپی از برند HS VALVE را در کارنامه خود دارد. همچنین قادر است کنترل ولوهای با کیفیت را از سایر سازندگان معتبر کره جنوبی، همچون KTS Co. Ltd.، PROVAL CO., LTD و DAEJU CONTROLتامین نماید.
